1.1系统简介
portant;" /> 七氟丙烷（HFC-227ea）是一种以化学方式灭火的洁净气体灭火剂。它无色、无味、低毒、不导电、不污染被保护对象。特别是对大气臭氧层无破坏作用，（ODP值为零）符合环保要求，是哈龙灭火剂在现阶段比较理想的代替物。该灭火剂的灭火效能高、速度快、无二次污染。
portant;" /> 我公司生产的GSF系列七氟丙烷（HFC-227ea）灭火系统(执行标准GB25972-2010),吸取了国内外气体灭火研究先进技术，强度安全保险系数大、工作可靠性强、操作维修方便。同时具有自动、手动和机械应急三种启动方式。

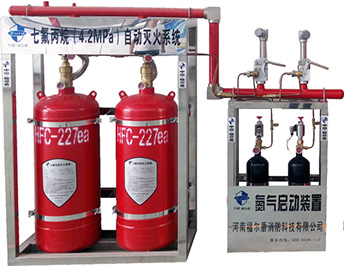

portant;" /> 该自动灭火系统主要由灭火剂储瓶、瓶头阀（容器阀）、启动气瓶、启动瓶阀、选择阀、液流单向阀、气体单向阀、安全阀、压力信号器、气瓶框架、喷嘴、连接软管、管道系统等组成。可组成单元独立系统，组合分配系统等多种形式，实施对单区和多区的消防保护。它广泛使用于计算机房、配电房、电讯中心、图书馆、档案馆、珍品库、地下工程等A类表面火灾，B、C类火灾及电器设备火灾。但不适用于钾、钠、镁、铀等活泼金属及金属氯化物、消化纤维等火灾场所。
portant;" /> 1.2灭火系统特点
portant;" /> （1）三级增压（5.6MPa）七氟丙烷灭火系统输送距离远，适合用于远距离输送和大空间防护区；
portant;" /> （2）三级增压储存容器充装密度为1080kg/m3，可有效利用容器，减少设备间面积；
portant;" /> （3）喷嘴入口压力较高，改善了灭火剂的雾化效果，缩短了灭火剂喷放时间;
portant;" /> （4）减小灭火剂输送管路的管径，节约成本。
portant;" />
portant;" /> 二、灭火系统工作原理
portant;" /> 1.灭火剂灭火原理
portant;" /> 七氟丙烷灭火剂灭火，主要是由于它的去除热量的速度快。其灭火机理是由以下三部分共同构成的：（1）使保护区冷却；（2）灭火剂分散；（3）消耗氧气。 （1）七氟丙烷灭火剂是以液态的形式喷射到保护区内的，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量的热量，降低了保护区和火焰周围的温度。（2）七氟丙烷灭火剂是由大分子组成的，灭火时分子中的一部分键断裂需要吸收热量。（3）保护区内灭火剂的喷射和火焰的存在降低了氧气的浓度，从而降低了燃烧的速度。
portant;" /> 2.独立单元系统的工作原理
portant;" /> 该系统工作原理比较简单，只在火灾发生时报警控制盘发出指令，经一段延时后打开电磁阀，释放启动瓶的气体。启动气体通过启动管路，推动驱动器工作，打开容器阀，释放灭火剂。灭火剂经连接软管、液路单向阀进入集流管、输送管网、喷嘴向保护区喷洒灭火剂，实施灭火。
portant;" /> 3.多单元组合分配系统工作原理
portant;" /> 该系统是通过并联启动瓶、气路单向阀、选择阀、启动管路形成的分配组合，以实现控制和供气的系统。它适用于两个保护区以上的多单元保护，它的特点是每个保护区均单设自己的启动气瓶和选择阀，而储存灭火剂的瓶阵是共用的。储气瓶的数量是按最大保护区需要而设置，而不是所有保护区所需数量的叠加。这一组合方式是基于几个保护区同时发生火灾的概率极小而设计的，该设计为多区保护减小了一次性投资。
portant;" /> 当其中一个保护区发生火灾时，与该系统相配的报警控制盘会将该区的报警信号按程序转换为属该区的启动瓶启动指令（DC24V1A）。启动瓶启动后，启动气体会沿启动管路首先打开该区的选择阀，然后再经过选择阀、气体单向阀、打开所需相应数量的灭火剂瓶。使灭火剂经集流管及已打开的选择阀，输送到火灾保护区。这一动作都是通过加在启动管路上的单向阀和输送管路上的选择阀完成的。气体单向阀限制了启动气体流向设定以外的灭火剂储瓶，及非火灾区的选择阀。它只能打开已设定数量的的灭火剂储瓶，并流向设定的保护区，从而完成了用最大保护区设置瓶数，保护多区的分配组合。
portant;" /> 4.几种启动形式的工作原理及操作
portant;" /> 自动控制———将灭火控制器上的控制方式选择键置于“自动”位置。当保护区的火灾探测器发出火灾信号时，报警控制盘会自动发出声光报警，同时发出联动指令，关闭联锁设备（如关闭通风空调，防火卷帘门等），经过预先设定的30秒延时时间后，输出启动灭火系统信号，使对应保护区的电磁启动瓶组打开，启动气体释放后打开相应的选择阀和灭火剂瓶组，释放灭火剂，实施灭火。
portant;" /> 手动控制———将灭火控制器上的控制方式选择键置于“手动”位置。当保护区的火灾探测器发出火灾信号时，报警控制盘会自动发出声光报警，同时发出联动指令，关闭相关设备（如关闭通风空调，防火卷帘门等），但不会输出启动灭火系统信号，此时需要由值班人员确认火灾后，按下灭火控制器上的手动按钮，或保护区外的紧急启动按钮，即可按自动程序打开启动瓶及灭火剂储瓶，释放灭火剂，实施灭火。
portant;" /> 机械应急操作控制————当防护区发生火灾时，因控制系统出现故障不能启动灭火系统，此时由人员确认火警，通知人员撤离现场，人为关闭相关设备，拔出储瓶间内对应防护区启动瓶组上的手动保险销，用力压下手动按钮，即可使启动瓶组阀门开启，启动该系统。如启动气路系统也失效的情况下，可直接用手压下火灾保护区相应的选择阀上的手启动按钮，再逐个手动打开相对应的灭火剂储气瓶上的瓶头阀，释放灭火剂，实施灭火。
portant;" />
portant;" /> 三、维护、检查和保养
portant;" /> 1本系统是一种高效灭火装置，自动化程度高、密封要求严。为了确保系统工作的可靠性，应由经过专门培训并经考试合格的专人负责定期检查和维护。
portant;" /> 2检查维护人员,必须熟悉本设备的性能参数，动作程序，以及各阀门的结构原理，拆装工艺。
portant;" /> 3对整个系统要做定期的检查
portant;" /> （1）每月需检查的项目：
portant;" /> A设备外观无异常变化。
portant;" /> B工作状态正常。
portant;" /> C管路、管网无异常。
portant;" /> D线路、仪表指示正常。
portant;" /> E标示、标牌完好。
portant;" /> （2）每三个月需检查的项目
portant;" /> A灭火剂储瓶压力，看表针是否在绿区，如低于绿区应补充氮气至绿区内。
portant;" /> B启动气瓶压力，看表针是否在绿区，如低于绿区应补充至6Mpa。
portant;" /> （3）每年需检查的项目
portant;" /> A拆下灭火剂储瓶，称重检查灭火剂重量，如低于额定重量的5%，要查明原因并排除，同时补充灭火剂。
portant;" /> B从启动气瓶拆下电磁阀，并模拟灭火启动。看电磁阀是否动作（即配合报警系统做一次整体演练）。操作此项时要先把启动管路与启动瓶拆开，以防不小心碰到穿针使系统误喷。
portant;" /> C最好管网进行一次氮气吹洗以清除污物灰尘。
portant;" /> 4本设备灭火启用后，应将下列各部件恢复到原位，使其正常工作，方可继续使用。
portant;" /> （1）控制盘复位。（详见配套的电气使用说明书）
portant;" /> （2）检查压力信号器是否复位。
portant;" /> （3）电磁阀是否复位。
portant;" /> （4）被释放过的释放阀复位。
portant;" /> （5）检查单向阀是否复位。
portant;" /> （6）瓶头阀是否复位。
portant;" /> （7）按设计要求重新充装灭火剂。
portant;" /> （8）所有管道连接必须安装正确，保证密封。
portant;" /> 5保养、检查、维护、试验必须做详细记录。
portant;" /> 四、注意事项
portant;" /> 1本设备安装场所应符合下列要求：
portant;" /> （1）环境温度为-10～50℃，并保持干燥和通风良好。
portant;" /> （2）空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质，否则应加以保护，且不得受到震动和冲击。
portant;" /> （3）瓶站应设在人员出入方便的地方，为了值班人员，工作人员的安全，要求出口应直接
portant;" /> 通向室外或疏散通道，瓶站的耐火等级不应低于二级的防火要求。
portant;" /> （4）瓶组框架必须用地脚螺栓紧固。
portant;" /> 2灭火系统喷射灭火剂前，所有工作人员必须在延时期内撤离现场。灭火完毕后，必须首先气动风机，将废气排除后，工作人员才能进入现场。
portant;" /> 3贮瓶应避免接近热源，运输过程中，应轻装轻卸，防止碰撞、倒置。
portant;" /> 4更换阀门膜片，必须由厂方提供与原来膜片的材质、形状大小、规格相同、试验合格
portant;" /> 的成品，不得随意用未经试验的膜片替代。
portant;" /> 5拆装过程中应避免碰伤设备表面。
portant;" /> 6无关人员不得乱动本设备，以免发生意外。
