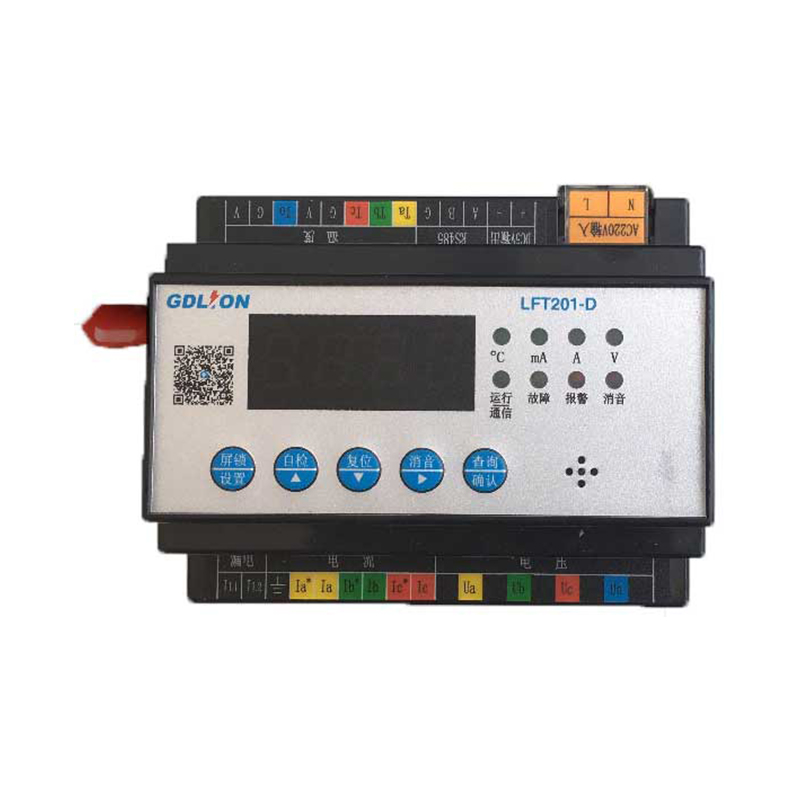

LFT201-D 智慧用电安全探测器是一款新型的用电安全在线监测终端， 可选配专用的电流互感器、 剩余电流互感器及温度传感器， 用于监测被保护配电线路的电流、 电压、 电度、 漏电及温度等， 及时发现电气线路或设备存在的漏电、 温度超限、 过载、 过压等电气故障， 与专用的 GPRS-DTU 或 CDG302 云网关配套， 综合实现用电安全与电能耗损的云监控。
2、 技术特点
● 工作电源： AC220V ±20% 50Hz；
● 提供 1 路剩余电流、 4 路温度及三相单回路电压、 电流、 功率、 电度等参数监测；
● 剩余电流监测范围： 20—1100mA， 监测精度 0.2 级；
● 温度监测范围： 0-125?C， 监测精度±1 ?C；
● 电参数监测精度： 电压及电流 0.2 级， 其他 0.5 级；
● RS485 通信接口， 有效通信距离最大 1200m；
● 具有声光报警功能；
● 采用标准导轨式安装；
● 自身功耗小于 0.5W；
● 使用环境温度： -20℃～+60℃；
● 可对外提供 DC5V 电源。
● 计量电度满 999999.99 度后， 从 0 开始
3、 面板功能及操作方法
▲ 面板功能：
① 蜂鸣器： 有报警时发出声响， 报警消除后自动消音
② 指示灯： ℃ （绿色）： 点亮表示当前正在显示温度类型， 单位℃
mA （绿色）： 点亮表示当前正在显示漏电类型， 单位 mA
A （绿色）： 点亮表示当前正在显示相电流类型， 单位 A
V （绿色）： 点亮表示当前正在显示相电压类型， 单位 V
运行/通信灯（绿色）： 点亮状态表示运行正常， 闪烁表示正在通信
故障灯（黄色） ： 点亮表示有故障事件产生， 故障消除后自动熄灭
报警灯（红色）： 点亮表示有报警事件产生， 报警消除后自动熄灭
消音灯（橙色） ： 点亮时表示有手动消音的操作， 复位后熄灭
③ 按键
▲ 操作方法：
启动界面： 接通电源进入启动页面， 显示本机地址。
如果通信为问答方式， 则显示的地址是单字节， 如 果通
信为自动上传方式， 则显示的地址是7字节。 右图所 示。
注： 7字节地址分6屏显示， 例如地址17081201120002， 显示的方式为：
1-17 表示第 1 屏显示年， 2-08 表示第 2 屏显示月，
3-12 表示第 3 屏显示日， 4-01 表示第 4 屏显示设备类型，
5-12 表示第 5 屏显示备用字节， 0002 表示第 6 屏显示设备编号。
单字节地址1屏显示， 如“0002” ， 为地址号为2。
数码管字母显示示例说明：
1） 实时监测界面：
启动界面持续5秒后， 自动进入实时监测界面。 实时监测4路温度、 1路剩余电流、 分相电流值、 分相电压值。 界面循环显示各个类型数值， 间隔3秒切换显示。 下图所示， 显示了第1路温度Ta、 数值32° C。
例如第一路温度显示 ， 先显示类型和通道Ta,过1秒显示数值32， 持续2秒。 然后进入第二路温度显示， 以此循环显示各个类型数值。 当界面显示到各自类型数值时右侧指示灯也对应的亮起。
2） 实时事件信息界面：
有事件产生时， 轮询显示报警/故障类型和数值。 报警事件和故障都有的情况下只显示报警。
3） 系统设置：
备注： 键 在下文文字表述中用“向上” 键代替； 键在下文文字表述中用“向下” 键代替；在下文文字表述中用“右移” 键代替。
在实时监测界面上， 长按设置键3秒进入系统设置， 首先显示输入密码界面（初始密码：1234） 。 下图所示。 按向上键， 可以改变所选位的数字。 按向下键在四位密码的不同位之间切换。 密码输入完毕后按确认键进入。 如果密码正确， 则首先进入通信地址设置。 如果密码错误则返回实时监测界面。
通信地址设置： （初始地址为1） 下图所示， 先显示地址Addr， 持续1秒后停留在地址数值上。闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位，同一总线连接下探测器地址不可重复设置 。 按确认键保存返回实时监测界面。 按右移键进入通信模式设置。 通信模式设为0即主动上传模式时， 属内部固化的唯一地址， 不可编辑。
通信模式设置： （初始值为0） 下图所示， 先显示设置类型Com， 持续1秒后停留在模式数值上。
通信模式分为自动上传方式（用于外接DTU）和问答方式（用于总线连接） 。
数值0表示自动上传方式， 数值1表示问答方式。按向上键可以修改通信模式数值在0和1之间切换。 按确认键保存返回实时监测界面。 按右移键进入CT变比设置。
CT变比设置： （初始值为100） 下图所示， 先显示设置类型Ct， 持续1秒后停留在CT变比数值上。 闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位。 按确认键保存返回实时监测界面。 按右移键进入漏电报警值设置。
注意： 变比值为外接专用电流互感器上标注的额定电流值， 如100A， 则输入100。
漏电报警设置： （初始值为500） 下图所示， 先显示设置类型IdZ， 持续1秒后停留在漏电报警数值上。 闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位。 按确认键保存返回实时监测界面。 按右移键进入电气接点温度报警值设置。
电气接点温度设置： （初始值为75）下图所示， 先显示设置类型tD，持续1秒后停留在电气接 点温度报警数值上。 闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位。 按确认键保存返回实时监测界面。按右移键进入环境温度报警值设置。
环境温度设置： （初始值为75） 下图所示， 先显示设置类型tH， 持续1秒后停留在环境温度报警数值上。 闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位。 按确认键保存返回实时监测界面。 按右移键进入蜂鸣器设置。
蜂鸣器设置： （初始值为1） 下图所示， 先显示设置类型SP， 持续1秒后停留在模式数值上。
数值0表示蜂鸣器不响，数值1表示蜂鸣器会响。按向上键可以修改蜂鸣器数值。
按确认键保存返回实时监测界面。 按右移键进入接线类型设置。
接线类型设置： （初始值为4） 下图所示， 先显示设置类型LInE， 持续1秒后停留在模式数值上。 数值3表示三相三线制接线方式， 数值4表示三相四线制接线方式。 按向上键可以修改接线类型数值。 按确认键保存返回实时监测界面。 按右移键进入密码设置。
密码设置： 下图所示， 先显示设置类型Pd， 持续1秒后停留在密码数值上。闪烁的数位是当前可修改数位， 按向上键可以修改其数值。 按向下键则右移到下一位待改数位。 按确认键保存， 返回到实时监测界面。 按右移键进入通信地址设置。
