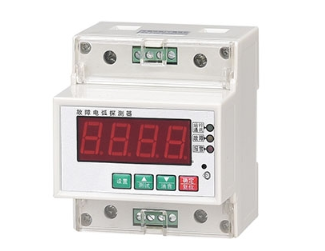

本串联电弧器可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮黄色故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。
|
性能 |
参数 |
|
|
测量显示 |
型号规格 |
单相两线 |
|
额定电压 |
AC220V |
|
|
额定电流 |
16A/32A/63A |
|
|
电弧个数 |
故障电弧个数 |
|
|
安全运行时间 |
开机后安全运行时间 |
|
|
温度 |
触点温度 |
|
|
数码管显示 |
可编程设置、切换、循环数码显示 |
|
|
报警值 |
响应条件 |
1s内≥14个半周期故障电弧 |
|
警报声响 |
≥70db |
|
|
故障报警动作时间 |
≤0.5s |
|
|
输出 |
通讯接口 |
485通讯 |
|
电源 |
工作范围 |
AC220V/50Hz |
|
功耗 |
≤5VA |
|
|
环境 |
工作环境 |
-10～40℃ |
|
储存环境 |
-35～75℃ |
|
|
安全 |
耐压 |
输入和电源＞AC 3.75KV输入和输出＞AC 2kV |
|
绝缘 |
输入、输出、电源对机壳＞5MΩ |
|
|
外形 |
尺寸 |
89mm（长）x76mm（宽）x69mm（高）/89mm（长）x76mm（宽）x84mm（高） |
|
通讯方式 |
与上位机RS485总线通讯≤1km |
|
|
安装方式 |
标准35MM导轨安装 |
|
