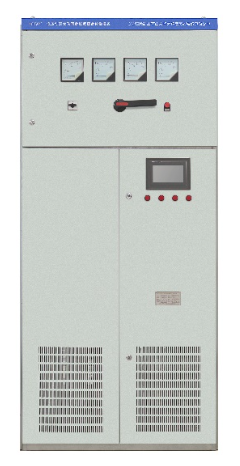

低压动态无功有源滤波综合补偿装置TAPF

华天动态无功有源滤波综合补偿装置是由晶闸管投切电容器TSC和有源滤波器APF有机组合在一起的可快速、连续光滑调节电力系统无功功率并且可以进行有源滤波的综合补偿装置，解决了传统无功补偿精度不够、谐波滤除效果差及纯有源滤波器进行无功补偿成本高的问题，具有投切无涌流、响应速度快、滤波效果好的特点，是低压动态无功补偿兼有源滤波的性价比较高的设备。

技术特点

    · 输出的无功功率可在整机容量范围内连续调节；

    · 功率因数可达到全程为1（总补偿容量足够的情况下）；

    · 有源滤波器支路除实现滤波外还可以开启SVG功能，双向输出无功功率；

    · 有源滤波器支路可以工作在三相四线模式，补偿不平衡的有功和无功；

    · 有源滤波器采用逆变双重化技术，可以减少纹波电流；

    · TSC投切电容器采用无暂态投切技术，投入时无涌流；

    · 采用主从控制器协同控制方式，避免两个独立控制器对系统带来的震荡；

    · 动态响应时间≤20ms；

    · 有源滤波器采用低损耗微晶合金磁芯电抗器，噪声低，效率高；

    · 有源滤波器采用光纤驱动，晶闸管采用光电隔离触发技术，安全、可靠、抗干扰能力强；

    · 严格热设计，确保系统运行安全可靠；

    · 采用多重软、硬件抗干扰措施，抗干扰能力强，工作可靠；

    · 具有自检功能和过压保护、过流保护等多种硬件保护功能，确保设备的稳定可靠运行；

    · 具有波形显示、谐波含量显示及事件记录等功能；

    · 具有RS485接口，标准MODBUS通讯协议，计算机远程监控。
